La fiche technique Renault annonce pour le Trafic L1H1 une longueur utile au plancher de 2 537 mm, une largeur de 1 662 mm et une hauteur de 1 387 mm. Ces cotes correspondent à une caisse nue, sans plancher bois, sans isolant, sans habillage latéral. Travailler un aménagement sur ces seules valeurs, c’est garantir des mauvaises surprises au montage.
Écart entre cotes catalogue et dimensions réellement exploitables du Trafic L1H1
Nous observons systématiquement un décalage entre les dimensions constructeur et la réalité d’une zone de charge carrossée. Des données de loueurs et de revendeurs confirment qu’un Trafic L1H1 récent offre plutôt 2 350 mm de longueur utile, 1 620 mm de largeur et 1 400 mm de hauteur une fois le véhicule équipé de ses habillages d’origine.
A découvrir également : Comprendre les paradis fiscaux en anglais : guide pour optimiser sa fiscalité à l'international
L’écart provient de plusieurs épaisseurs cumulées. Le plancher bois de série ajoute quelques millimètres en hauteur mais en retire en hauteur utile. Les passages de roues, souvent sous-estimés, réduisent la largeur au sol à environ 1 260 mm entre les deux bossages. Et la cloison de séparation cabine, selon son modèle (tôle pleine, grillagée, vitrée), mange entre 30 et 80 mm sur la longueur totale.
Avant de commander un module ou de découper un panneau, il faut relever vos propres cotes sur le véhicule exact que vous allez aménager. Deux Trafic L1H1 de millésimes différents ne partagent pas forcément les mêmes tolérances de carrosserie.
A lire également : Astuces et inspirations pour transformer et décorer sa maison facilement
Pour éviter les pièges courants lors de cette prise de mesures, un guide détaillé recense les dimensions intérieures du Renault Trafic L1H1 et les erreurs fréquentes qui compromettent un aménagement.
Points de mesure critiques pour un aménagement fourgon sur Trafic L1H1

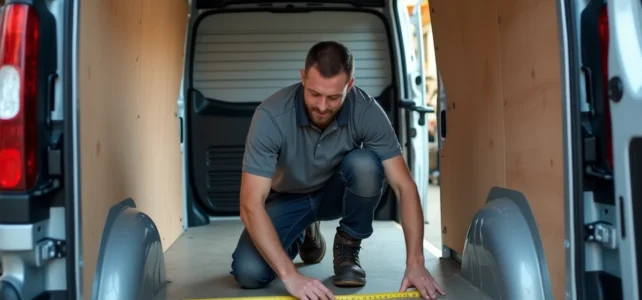

Prendre un mètre ruban et relever longueur, largeur, hauteur ne suffit pas. La zone de charge du Trafic L1H1 n’est pas un parallélépipède : les flancs sont galbés, le plancher présente des nervures, et le plafond se cintre vers les bords. Nous recommandons de travailler avec au minimum sept points de mesure distincts.

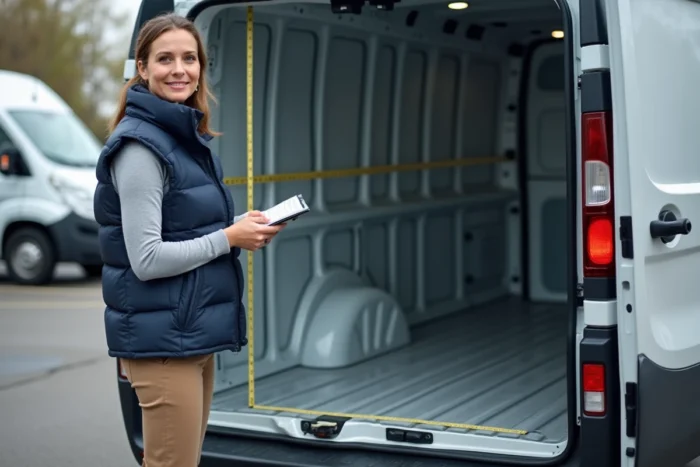

- Largeur au plancher entre passages de roues : c’est la cote la plus restrictive, celle qui conditionne la largeur maximale d’un meuble bas ou d’un lit transversal. Elle se situe nettement en dessous de la largeur maximale annoncée entre parois.
- Largeur à mi-hauteur (environ 700 mm du sol) : cette cote, plus généreuse, détermine la faisabilité d’un plan de travail ou d’un coffre suspendu. Le galbe des parois offre ici quelques centimètres supplémentaires.
- Hauteur sous plafond après isolation : si vous posez un isolant type armaflex ou liège de 19 mm au plafond, puis un lambris, vous perdez facilement 30 à 40 mm. Avec les 1 387 mm de départ (caisse nue), la marge pour un adulte debout reste serrée.

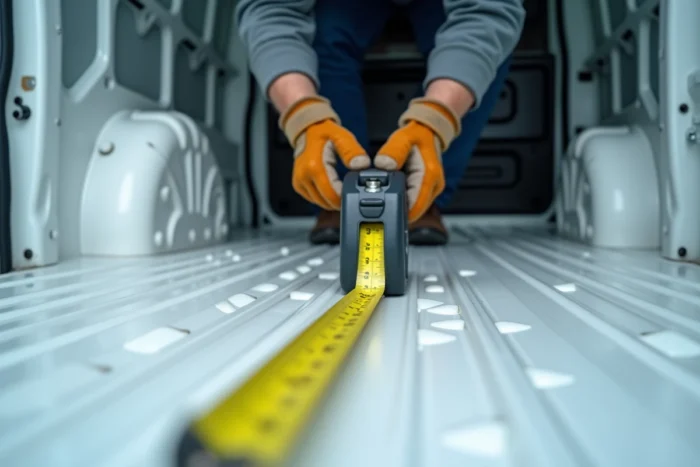

- Longueur utile derrière la cloison jusqu’au seuil des portes arrière : la valeur catalogue ne tient pas compte de l’éventuel retrait du joint de porte ni du débattement des charnières.
Chaque mesure doit être prise à gauche et à droite. Une asymétrie de quelques millimètres est normale sur un véhicule de série, mais elle peut devenir un problème sur un meuble ajusté au millimètre.
Passage de roues et contraintes de plancher
Les passages de roues du Trafic L1H1 remontent d’environ 200 mm au-dessus du plancher et s’avancent suffisamment pour conditionner le positionnement d’un lit fixe ou d’un coffre de rangement. Nous recommandons de tracer leur contour exact sur un gabarit en carton avant toute découpe de panneau.
Le plancher présente aussi des nervures longitudinales. Si vous posez un contreplaqué de nivellement, prévoyez des cales ou des tasseaux pour rattraper ces irrégularités. Un plancher mal calé transmet les vibrations aux meubles et provoque des grincements en roulant.
Optimiser le volume utile du Trafic L1H1 sans cloison pleine
La cloison de séparation cabine est le premier poste de gain de longueur. Remplacer une cloison tôle pleine par une cloison grillagée plus fine, ou la supprimer entièrement si le véhicule n’est plus utilisé en configuration utilitaire, libère plusieurs centimètres précieux.
Sur un Trafic L1H1 converti en van aménagé, la suppression de la cloison permet souvent de caser un lit longitudinal de 1 850 à 1 900 mm en exploitant l’espace au-dessus des sièges avant rabattus. Sans cette modification, la longueur au plancher limite un couchage transversal à la largeur entre passages de roues, soit environ 1 260 mm, insuffisant pour la plupart des dormeurs.
Attention : supprimer la cloison sur un véhicule encore immatriculé en CTTE (utilitaire) peut poser des questions d’homologation. Vérifiez le cadre réglementaire applicable à votre situation avant intervention.
Gabarits et relevés de cotes : méthode terrain pour le Renault Trafic
Nous utilisons une méthode simple qui évite la plupart des erreurs de report. Elle consiste à fabriquer des gabarits en carton rigide aux dimensions cibles de chaque module (lit, meuble cuisine, coffre), puis aux positionner physiquement dans le véhicule avant toute fabrication.
- Découpez un gabarit pour chaque élément principal de votre plan d’aménagement. Indiquez dessus la cote nominale et la tolérance acceptée (généralement 5 mm de jeu par côté).
- Positionnez les gabarits simultanément dans le fourgon. Un meuble seul peut entrer, mais l’ensemble des modules combinés peut créer des interférences invisibles sur un plan 2D.
- Vérifiez l’ouverture des portes latérale et arrière avec les gabarits en place. Un tiroir ou un plateau qui empêche la fermeture complète de la porte coulissante est un défaut classique sur le Trafic L1H1.
Cette étape ajoute une demi-journée au projet, mais elle supprime les reprises coûteuses en temps et en matériaux. Un panneau de contreplaqué découpé trop court ne se rattrape pas.
Outils de relevé adaptés à la courbure des parois
Un mètre ruban classique ne reproduit pas fidèlement le galbe d’une paroi. Pour les profils courbes du Trafic, un conformateur (peigne à profil) ou un gabarit souple en carton ondulé donne un tracé bien plus fiable. Les mesures laser, fiables en longueur et en diagonale, ne captent pas les galbes latéraux.
Le relevé le plus fiable combine un télémètre laser pour les grandes distances (longueur, diagonales) et un conformateur pour les sections courbes (passages de roues, galbe de paroi, cintre de pavillon). Cette double approche élimine la majorité des écarts de cotes constatés entre le plan et le montage final.
Un aménagement réussi dans un Trafic L1H1 repose moins sur le choix des matériaux ou du mobilier que sur la précision des relevés initiaux. Les quelques centimètres perdus entre la fiche constructeur et la réalité du véhicule suffisent à rendre un module inutilisable. Mesurer deux fois, découper une seule fois reste la règle la plus rentable du projet.
